高压电缆头制作工艺

远洋仪表电缆为大家带来“高压电缆头制作工艺”相关文章，公司为您提供“高压电缆头制作工艺”文中涉及的电缆技术参数资料。 远洋仪表电缆为您整理高压电缆头的制作工艺流程详情图文一览，总的来说高压电缆头的制作讲究三个密封：分置手套、应力管、线鼻子的处理要好事整个工艺的关键。下面我们一起来详细的了解一下吧：

一、做电缆头前的准备工作和注意事项

注意事项

（1）基本要求高压电缆头是电缆线路中最薄弱的部分，其制作质量的好坏是电缆线路能否安全运行的关键，应给予足够的重视。
（2）电缆头在制作时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时电缆应预先加热。
（3）施工中要保证手和工具、材料的清洁。操作时不应做其他无关的事，特别不能抽烟！。
（4）所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全：检查出厂日期、检查包装、密封性。防止剥切尺寸发生错误。

二、户内高压电缆终端头的制作

电缆终端头是将电缆与其他电气设备连接的部件，电缆中间头是将两根电缆连接起来的部件，电缆终端头与中间头统称为电缆附件。电缆附件应与电缆本体一样能长期安全运行，并具有与电缆相同的使用寿命。良好的电缆附件应具有以下性能：
线芯联接好: 主要是联接电阻小而且联接稳定，能经受起故障电流的冲击，长期运行后其接触电阻不应大于电缆线芯本体同长度电阻的1.2倍，应具有一定的机械强度、耐振动、耐腐蚀性能，此外还应体积小、成本低、便于现场安装。
绝缘性能好: 电缆附件的绝缘性能应不低于电缆本体，所用绝缘材料的介质损耗要低，在结构上应对电缆附件中电场的突变能完善处理，有改变电场分布的措施。

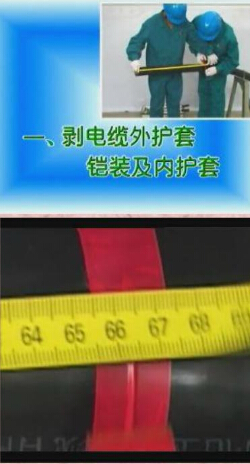

①剥除高压电缆外护套

（注意）剥除外护套时应根据电缆头附件的长度或设备需要的实际长度剥取。剥除时应做好标记，保证断口的光滑。










②去除高压电缆钢铠

1.自断口处3cm用扎丝扎紧钢铠，既能做标记又能使钢铠锯开后不散乱。
2.锯钢铠时应小心不要锯到里面的绝缘，
3、剥除内护套，自钢铠断口处3cm剥除内护套。取出电缆内的填充物。用PVC胶带把铜屏敝包紧。把线芯分开，注意不要弄伤断口处电缆的绝缘。
4、焊接接地线，用锉刀打磨钢铠后用电烙铁焊接接地线。然后再把一扁平接地线分成三股，在断口3cm处用铜丝扎紧于线芯铜屏蔽上。用电烙铁焊于铜屏蔽焊接时不要伤了主绝缘。用电烙铁给接地线上镀锡做一防潮段防止潮气顺着接地线进入。用填充胶包绕自外护套向下5cm处开始向三岔口处包绕。注意把两根接地线分开绝缘。
5、热缩分支手套，戴入分支手套，用烤把进行热缩，热缩时应从一端开始慢慢加热，向热缩处缓慢推进。不能同时热缩两端，以防止空气排不出来出现鼓泡，开裂。不能在三支手套处长时间烘烤，应为那是最脆弱的地方。靠近电缆外护套处要热缩好，以防潮气从此进入。
6、剥除铜屏蔽和外半导电体，自分支手套上端部2cm处做好标记剥除铜屏蔽。要把屏蔽层里的色带在分支手套上用胶带做好记号，以防弄错，再自铜屏蔽2cm处做好标记剥除外半导体。注意剥铜屏蔽时不要损伤外半导体。注意剥外半导体时不要损伤主绝缘。制作电缆终端时剥除一小段屏蔽层主要目的是用来保证高压对地的爬电距离的。剥除屏蔽层的长度以保证爬电距离，增强绝缘表面抗爬电能力为依据。
7、剥除线芯绝缘和清理主绝缘

1. 量取线鼻子孔深再加5mm处剥去主绝缘
2. 用砂布打磨主绝缘表面去除半导体粉尘。
3. 清洁主绝缘层表面用不掉毛的浸有清洁剂的细布或纸擦净主绝缘表面的污物，清洁时只允许从绝缘端向半导体层，不允许反复擦，以免将半导电物质带到主绝缘层表面。

8、安装应力管
a)先用干净的软布蘸酒精清理主绝缘表面，清洁时只允许从绝缘端向半导体层，不允许反复擦。
b)再用硅脂均匀涂抹在线芯主绝缘上，用硅脂润滑界面以便于安装,同时填充界面的气隙，消除电晕。应力疏散胶主绝缘屏蔽铜带半导电层分支手套半导电应力管在半导体断口处主绝缘包绕1.5cm应力疏散胶至半导体全部包绕。开始安装应力管，电缆最容易击穿的屏蔽层断口处，我们采取分散这集中的电力线（电应力）用介电常数为20~30，体积电阻率为108~1012Ω·cm 材料制作的电应力控制管（简称应力管）套在屏蔽层断口处，以分散断口处的电场应力（电力线）保证电缆能可靠运行。

要使电缆可靠运行，电缆头制作中应力管非常重要,而应力管是在不破坏主绝缘层的基础上,才能达到分散电应力的效果的。在电缆本体中,芯线外表面不可能是标准圆,芯线对屏蔽层的距离会不相等,根据电场原理,电场强度也会有大小,这对电缆绝缘也是不利的。为尽量使电缆内部电场均匀，芯线外有一外表面圆形的半导体层，使主绝缘层的厚度基本相等，达到电场均匀分布的目的。在主绝缘层外，铜屏蔽层内的外半导体层，同样也是消除铜屏蔽层不平，防止电场不均匀而设置的。为尽量使电缆在屏蔽层断口处电场应力分散，应力管与铜屏蔽层的接触长度要求不小于20mm，短了会使应力管的接触面不足，应力管上的电力线会传导不足，因为应力管长度是一定的，长了会使电场分散区（段），减小电场分散不足。一般在20~25mm左右没有应力管的电场分布

三、高压电缆头制作之应力管的作用

下图中左边是没装应力管，右边是装应力管的电场分布情况。


9、压接线鼻子和处理主绝缘
A.根据现场设备连接的实际位置确定各相电缆的长短
B.用钢刷蘸些凡士林在线芯上擦拭
C.再用钢锉挫平线鼻子上的压痕
D.用酒精布擦拭主绝缘和线鼻子
E.在线鼻子与主绝缘断口处用填充教包绕整个线鼻子在制作终端头时，可以不削铅笔头。但是，如电缆绝缘端部与接线金具之间需包绕密封带时，为保证密封效果，通常将绝缘端部削成锥体，以保证包绕的密封带与绝缘能很好的粘合。
10、外绝缘管的固定，套入热缩绝缘管，使管口带有密封胶的一端在分支手套处，割去多余绝缘管，开始热缩，热缩时活力不宜过猛，火焰朝收缩方向缓慢推进，应从分支手套处向端部热缩，根据事先做好的标记，穿入相色管，热缩紧固

四、高压电缆头制作工艺总结

由此可见制作终端头的关键是：

• 分置手套处的密封要做好
• 应力管的绝缘要处理好
• 线鼻子出要密封好

做到以上三点电缆头的使用寿命将大大的增加——安徽远洋仪表电缆报价厂家高压电缆头的制作工艺就介绍到这里。安徽仪表
