安徽远洋 橡套电缆 报价厂家:矿用移动屏蔽橡套软电缆,本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。矿用
京仪股份为大家带来“矿用移动屏蔽橡套软电缆”相关文章,公司为您提供“矿用移动屏蔽橡套软电缆”文中涉及的电缆技术参数资料。 安徽京仪橡套电缆报价厂家:矿用移动屏蔽橡套软电缆,本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。矿用移动屏蔽橡套软电缆的适用范围、适用特性以及矿用橡套电缆的型号名称、额定电压等内容。

矿用橡套软电缆适用范围

矿用橡套软电缆适用工频额定电压U0/U660/1140V及矿用力装置用移敷设电缆。

特性

● 工频额定电压U0/U380/660V、660/1140V。

● 电缆导体高允许工温度:65℃

● 电缆允许环境温度-35℃

● 电缆弯曲半径:
D≤25mm.: ≥4D
D>25mm.: ≥6D

型号以及对应的详细名称

型号 Type 称 Designation
U
UY
MY
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套矿用移橡套软电缆
UP
UY
P MYP
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套矿用屏蔽移橡套软电缆
UC
MC
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套采煤机软电缆
UCP
MCP
UCPQ
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套采煤屏蔽软电缆
UZ
UZP
MZ
MZP
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套矿用电钻电缆
UYQ
MYQ
然丁苯橡皮绝缘(阻燃)氯丁橡皮护套矿用轻型软电缆

型号:UPQ 额定电压:1140V

芯数截
Nom.cross sectional areas mm2
导体结构
Conductor structure NO./mm
绝缘厚度
Insulation thickness mm
护套厚度
Sheath thickness mm
电缆外径
Average diameter
参考重量
Cable approx.
weight
kg/km
导体(铜)直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km
20 ℃载流量
Current carring capacity(20 ℃ )
A
标称
Normianal mm

Max
mm
3 × 10+1 × 10 84/0.40 1.8 4.5 31.7 34.9 1640 1.910 64
84/0.40 1.910
3 × 16+1 × 10 126/0.40 1.8 4.5 34.2 37.6 1899 1.210 85
84/0.40 1.910
3 × 25+1 × 16 196/0.40 2.0 5.0 40.3 44.3 2648 0.780 113
126/0.40 1.210
3 × 35+1 × 16 276/0.40 2.0 5.0 44.4 48.8 3201 0.554 138
126/0.40 1.210
3 × 50+1 × 16 396/0.40 2.2 5.5 51.5 54.6 4013 0.386 173
126/0.40 1.210
3 × 70+1 × 25 360/0.50 2.2 5.5 53.9 59.3 5079 0.272 215
196/0.40 0.780
3 × 95+1 × 25 475/0.50 2.4 6.0 62.1 68.1 6280 0.206 260
196/0.40 0.780

矿用移动屏蔽橡套软电缆备注

1、电缆绝缘主线芯及主线芯线绝缘电阻,换算+20℃100MΩ·km。
2、主线芯屏蔽层渡电阻换算20℃3kΩ。
3、产品标准:Q/320282DCE037-2003。

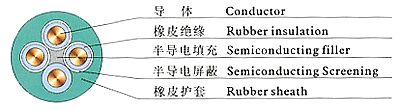

4、UPQ型电缆3带绝缘屏蔽主线芯和包覆半导电橡皮层线组,围绕半导电橡皮层垫芯绞合缆。外挤包黄色氯化聚乙烯橡皮护套或黄色氯丁橡皮护套。
5、导电线芯:采用软铜线,符合 GB/T3956-1997。
6、绝缘:采用GB7594.2-1987XJ-00A型橡皮。
7、线芯识别:采用绝缘色识别,主线芯红、绿、白。线芯黑色。
8、线:采用半导电橡皮包覆。
9、绝缘屏蔽:绝缘表包半导电带。
10、缆:3主线芯和线围绕半导电橡皮垫芯按右向绞合缆。
11、护套:采用GB7594.7-1987XH-03A型橡皮。护套橡皮氧指数≥40。抗撕裂性7.5N/mm。
12、品电缆阻燃性满足MT386-1995求。
13、电缆标志:电缆表型号、电压、规格及制造厂称。
