高压电缆常见型号一览

栏目 :行业新闻 发布时间 : 2015-08-24
今天为大家带来 高压电缆 型号 常见列表: 一. 高压电缆型号 : 交联聚乙烯 绝缘 电力电缆 (普通高压电缆),截面:单芯 三芯 25平方--500平方,规格:0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV 1. 产品标准 :GB12706.3-2002 2.使用特性:该产品适用于交流 额
远洋仪表电缆为大家带来“高压电缆常见型号一览”相关文章,公司为您提供“高压电缆常见型号一览”文中涉及的电缆技术参数资料。 今天为大家带来高压电缆型号常见列表:
一.高压电缆型号交联聚乙烯绝缘电力电缆(普通高压电缆),截面:单芯 三芯 25平方--500平方,规格:0.6/1KV 6/6KV  8.7/10KV  8.7/15KV  26/35KV
高压电缆型号:交联聚乙烯绝缘电力电缆
1.产品标准:GB12706.3-2002 2.使用特性:该产品适用于交流额定电压35KV及以下供输配电能固定廒设线路用,电缆导体的较高长期工作温度90度,短路时(较长时间不超过5S),电缆导体较高温度不超过250度。 3.规格型号:35KV及以下YJV YJLV YJV22 YJLV22 YJV32 YJLV32。
二.高压电缆型号阻燃交联聚乙烯绝缘电力电缆(阻燃高压电缆),截面:单芯 三芯 25平方--500平方,规格:0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV  阻燃:即在型号列表前加上“ZR”表示阻燃型号。
高压电缆型号:阻燃交联聚乙烯绝缘电力电缆
1.产品标准:GB12706.3-2002 2.使用特性:该产品适用于交流额定电压35KV及以下供输配电能固定廒设线路用,电缆导体的较高长期工作温度90度,短路时(较长时间不超过5S),电缆导体较高温度不超过250度。 3.规格型号:35KV及以下ZR-YJV ZR-YJLV ZR-YJV22 ZR-YJLV22 ZR-YJV32 ZR-YJLV32。
三.高压电缆型号耐火交联聚乙烯绝缘电力电缆(耐火高压电缆),截面:单芯 三芯 25平方--500平方,规格:0.6/1KV 6/6KV 8.7/10KV 8.7/15KV 26/35KV
高压电缆型号:耐火交联聚乙烯绝缘电力电缆
1.产品标准:GB12706.3-2002 2.使用特性:该产品适用于交流额定电压35KV及以下供输配电能固定廒设线路用,电缆导体的较高长期工作温度90度,短路时(较长时间不超过5S),电缆导体较高温度不超过250度。 3.规格型号:35KV及以下NH-YJV NH-YJLV NH-YJV22 NH-YJLV22 NH-YJV32 NH-YJLV32
四:直流高压电缆型号

直流高压电缆型号规格
型号 截面 电缆较大外径 导体直流电阻 欧 /km 耐 压 实 验 ( D. C ) KV min
GYVZ-50 2.5 10 7.59 75 15
GYVZ-75 2.5 11.4 7.59 110 15
GYVZ-100 2.5 14 7.58 145 15
GYVZ-125 2.5 16.5 7.59 175 15
GYVZ-150 2.5 18.5 7.59 200 15


五:高压电缆规格型号概述:

高压电缆-也称为高压电缆用于高压电力传输。高压电缆的不同类型有不同的应用工具,点火系统、交流和直流输电。在所有高压电缆型号的应用程序中,电缆的绝缘不得恶化由于高压压力、电放电产生的臭氧空气或跟踪。高压导体的电缆系统必须防止接触与其他物体或人,必须包含和泄漏电流的控制。型号规格的高压电缆接头和终端必须设计来控制高压应力,防止绝缘的击穿。高压电缆经常会有金属屏蔽层绝缘,连接到地球,为了平衡绝缘层上的介质压力,并防止冲击。

像其他规格型号的电缆、高压电缆型号的结构元素的一个或多个导体,绝缘,防护夹克。高压电缆不同于低电压电缆,他们有额外的内部层绝缘夹克来控制导线周围的电场。

每个高压电缆型号规格导体之间的电路操作达到或超过2000伏特,每个绝缘导线导电屏蔽可能包围。这提供了平等的电应力在电缆绝缘上。个人导体盾牌的电缆连接到地球地面的盾牌,在拼接。减压锥被应用在盾结束。

高电压型号规格的定义是任何超过1000伏特的电压。电缆3000和6000伏特存在,但绝大多数使用电缆从10千伏和向上。那些10~33kv高压电缆规格型号的电缆通常称为中压电缆,50kv以上高压电缆型号规格的电缆为千伏高压电缆。

高压电缆型号规格导体的铜或铝导线传输电流。高压电缆型号规格导体部分2000平方毫米可能传输电流2000A。交联聚乙烯绝缘可能包含,也称为聚乙烯。它相当灵活和容忍操作温度高达120°C。三元乙丙橡胶也是一个绝缘。

这种高压电缆型号规格的绝缘,内外两侧的半导体层融合绝缘。这些层的作用是防止金属导体和介质之间的空洞结构以便小电放电产生并危及绝缘材料。

六:特种高压电缆型号规格
另外我们还经常会看到海底等特殊领域对于高压电缆的需求,这类型号规格一般比较特殊,耐电压(单位KV)范围也相对比较高,若有需求,可联系我司索取相关规格资料。
七:其他高压电缆型号规格字母解读

我们常见的高压电缆型号中涉及的字母包括:
NA:交联聚乙烯绝缘聚氯乙烯护套A类电缆型号
NB:交联聚乙烯绝缘聚氯乙烯护套B类高压型号
WD:无卤低烟类高压电缆型号
ZA:ZR阻燃的阻燃级别表示方法(也可单独用Z表示,eg: ZA 、 ZB 、 ZC ,分三个等级,A级为较高级别)

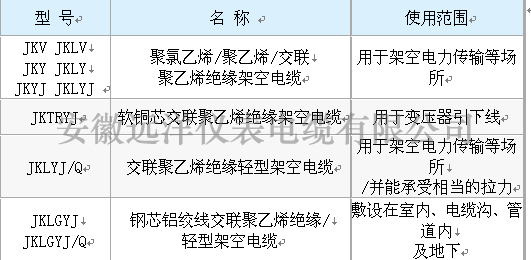

YJK系列请见下图:

以上是由远洋仪表电缆有限公司为大家整理的有关“高压电缆常见型号一览”的内容。属于高压电缆型号相关信息。
本文地址:http://www.5dd.com.cn/news/hyxw/275.html转载请勿删除,高压电缆、橡套电缆或其它仪表电缆报价资料欢迎您来电索取。张总:18225805988
