高压电力电缆

电压:   0.6/1 kv,1.8 / 3 kv,0.6/1 kv, 35 kv及以下。

标准 : IEC 60502 - 2004

使用京仪集团高压电力电缆:

1。 额定电压0.6/1 kv聚氯乙烯绝缘电力电缆:

电缆导体的长期工作温度应不超过70°C。

而短路电缆导体的较高工作温度应不超过160°C(5秒较大持续时间);

敷设电缆的较小弯曲半径直径(D):单芯的电缆应该20 D,多核非装甲的电缆应该15 D,单芯铠装电缆应该15 D,多核铠装电缆应该12 D;

敷设电缆的环境温度应不低于0°C。

2。 额定电压0.6/1 kv聚乙烯绝缘电力电缆/额定电压3.6/6 ~ 26/35kV聚乙烯绝缘电力电缆:

电缆导体的长期工作温度应不超过90°C。

而短路电缆导体的较高工作温度应不超过250°C(5秒较大持续时间);

3。 额定电压0.6/1 kv和频率逆变器控制系统的电力电缆:

设计完全对称的空间结构,电缆具有良好的电磁兼容性;

低和统一的正序和零序阻抗大大改善电能质量与普通四芯电缆;

敷设电缆的环境温度,聚氯乙烯,聚乙烯绝缘0°C;

电缆的较大工作温度;聚氯乙烯绝缘是70°C,聚乙烯绝缘是90°C;

低烟无卤阻燃电缆:燃气的PH值≥4.3,导电率≤10我们/毫米,较小透光率不得低于60%,而产品燃烧;

敷设电缆的较小弯曲半径12 D直径(D)。

4。 铜包铝电缆

电缆的电缆导体的较高温度在正常操作和短路(5秒较大持续时间):聚氯乙烯绝缘是70摄氏度,较高温度不应超过160摄氏度,而短路;聚乙烯绝缘是90摄氏度,较高温度不应超过250摄氏度,而短路;

敷设电缆的较小弯曲半径直径(D):单芯的是20 D,三芯的15 D,单芯铠装15 D,三芯铠装12 D;

环境remperature敷设电缆不小于0摄氏度

高压电力电缆产品描述

额定电压0.6/1 kv聚乙烯绝缘电力电缆

注:1。 Ratproof、防蚁、防潮和其他特殊requiremments电缆是可用的。

2。 单芯铠装电缆仅用于直流系统。 至于交流系统,non-megnetical材料应该被使用,其相应的码是62,63,72,73;

3。 它不推荐AL-core火retardent电缆。 当发生火灾时,火焰的温度可以达到700°C以上由于meilting铝点只有660°C,售票员可以融合;

4。 火焰retaradant /耐火电力电缆可用:阻燃等级的表示方法是“Z”其次是“A”、“B”、“C”,如“咱”、“ZB”,“佐”。 当“锆”表示,通常被认为是“C”类阻燃剂。 阻燃级表示“锌”中产“A”“B”、“C”,如“咱”、“ZB”,“佐”。 在使用“NH”表示,它通常被认为是“ZCN”。 例如;

额定电压0.6/1 kv聚氯乙烯绝缘电力电缆:

注:1。 灵活的电力电缆。 护套材料类型后加“R”。 例如,“VVR”是指库珀灵活芯聚氯乙烯绝缘聚氯乙烯护套电力电缆;

2。 Hear-resistant 90°C和105°C的电力电缆,加上“-90”“-105”后的类型。 例如,31 - 105指的是铜芯耐热105°C PVC绝缘和护套电力电缆和电缆导体的较高温度为105°C。

3。 Ratproof、防蚁、防潮和其他特殊requiremments电缆是可用的。

4。 单芯铠装电缆仅用于直流系统。 至于交流系统,non-megnetical材料应该被使用,其相应的码是62,63,72,73;

5。 它不推荐AL-core火retardent电缆。 当发生火灾时,火焰的温度可以达到700°C以上由于meilting铝点只有660°C,售票员可以融合;

6。 火焰retaradant /耐火电力电缆可用:阻燃等级的表示方法是“Z”其次是“A”、“B”、“C”,如“咱”、“ZB”,“佐”。 当“锆”表示,通常被认为是“C”类阻燃剂。 阻燃级表示“锌”中产“A”“B”、“C”,如“咱”、“ZB”,“佐”。 在使用“NH”表示,它通常被认为是“ZCN”。 例如;

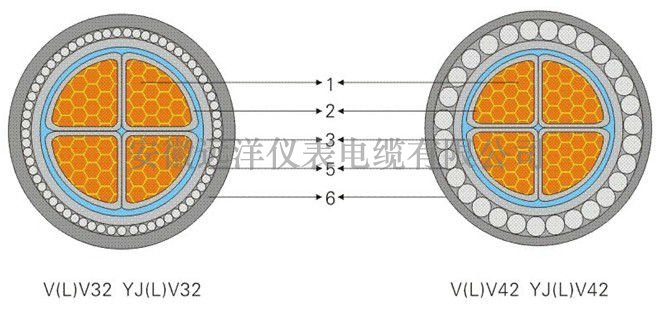

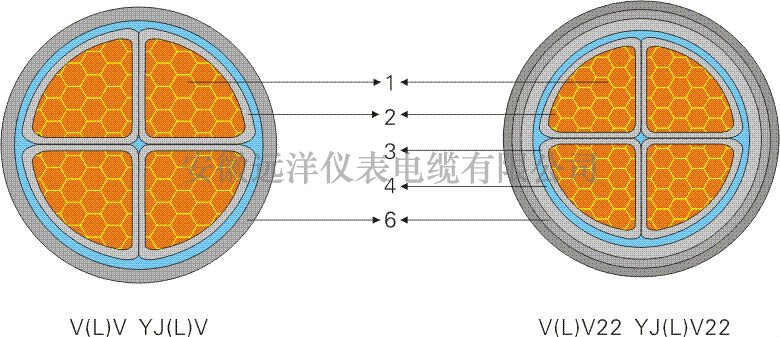

高压电力电缆结构:
