高压架空电缆

栏目 :行业新闻 发布时间 : 2015-01-20
本文详细介绍高压架空电缆的工作电压、高压架空电缆结构、高压架空电缆的电路等内容,高压架空电缆线路结构用于电力传输特别是远距离传输电能。 它由一个或多个导体(通常3的倍数)进行传输。 因为大多数的绝缘是由空气、架空电力线路通常是传输大量的电能成本
京仪股份为大家带来“高压架空电缆”相关文章,公司为您提供“高压架空电缆”文中涉及的电缆技术参数资料。

安徽京仪股份报价厂家:架空高压电缆线路结构用于电力传输特别是远距离传输电能。 它由一个或多个导体(通常3的倍数)进行传输。 因为大多数的绝缘是由空气、架空电力线路通常是传输大量的电能成本较低的方法。

高压架空电缆

架空电缆塔的支持行是用木头做的(成熟或层压),钢(晶格结构或管状杆),混凝土,铝,偶尔还会增强塑料。 裸线导体的线一般是由铝(普通或钢筋与钢或复合材料,如碳和玻璃纤维),尽管一些铜线分布用于中压和低压连接客户的前提。 架空电力线路设计的主要目标是保持足够的带电导体和地面之间的间隙,防止危险的接触线,并提供可靠的支持导体,抵御风暴,冰荷载、地震和其他潜在原因的伤 害。今天架空线通常在导体之间的电压超过765000伏特,与更高的电压可能在某些情况下。

高压架空电缆分类的工作电压

架空输电线路是电力行业分类的电压范围:

  • 低电压(LV)——不到1000伏特,用于连接住宅或小商业客户和实用程序。
  • 中压(MV;分布)- 1000伏之间(1千伏)和69千伏,用于分布在城市和农村地区。
  • 高电压(高压;二次输电少于100千伏;二次输电或传输电压115千伏和138千伏等),用于sub-transmission和散装数量的电力传输和连接到非常大的消费者。
  • 额外的高压(超高压;传播)——超过230千伏,约800千伏,用于长途,非常高的电力传输。
  • 超高电压(特高压)——高于800千伏

高压架空电缆结构

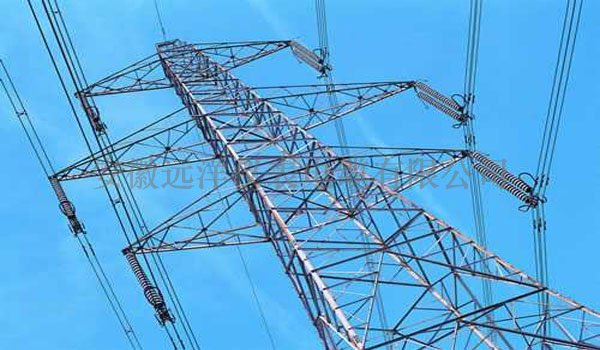

架 空线路结构采用多种形状取决于线的类型。 结构可能像木头一样简单波兰人直接设置在地球,携带一个或多个支持导体横臂梁,或“无臂的”建设与绝缘体与导体支持的。 通常使用钢管杆在城市地区。 高压线路通常进行桥式钢铁塔或塔。 为偏远地区、铝塔可以放置直升机。 混凝土柱也被使用。波兰人也可增强塑料制成的,但他们的高成本限制应用程序。

每个结构都必须为加载设计强加给它的导体。导线的 重量必须支持,以及动态载荷由于风能和冰的积累,和振动的影响。 导体在一条直线,塔只需要抵制导体的紧张局势以来体重大约余额没有结构上的合力。 支持灵活的导体在近似的形式结束悬链线,许多分析输电线路的建设依赖于这种形式的属性。

大 型输电线路项目可能有几种类型的塔,与“切”(“暂停”或“线”塔、英国)塔用于大部分的职位和更多的构造用于把线穿过一个角度,终端(终止)一行,或者 重要的河流或道路过境点。 根据设计标准为一个特定的行,半弹性类型结构可能依赖于导体的重量平衡每个塔的两侧。 更严格的结构也许是为了保持站立,即使一个或多个导体坏了。 这种结构可以安装在输电线路间隔限制级联塔失败的规模。

基础塔结构可能是大型和昂贵的,特别是如果地面条件差,比如在湿地。 每个结构可以大大稳定使用长绳抵消一些部队应用的导体。

电线和支撑结构的一种形式视觉污染。 在某些情况下,线路埋在这里,为了避免这种情况,但是这种“地下“是更昂贵的,因此不常见。

一 个木头电线杆结构,极是放在地上,然后从这三个横木扩展,交错或向一边。 绝缘体是附着在横木。 为一个“H”型木材杆结构,两极放在地上,然后放置一个横梁上的这些,给双方扩展。 绝缘体上,在中间。格塔结构有两个常见的形式。 一个锥体基地,然后一个垂直部分,三横木扩展,通常交错。 的应变绝缘体在横木。 另一个锥体基地,延伸到四个支持点。 在此之上放置水平truss-like结构。

接地电缆称为防静电接地线有时是串在顶部的塔提供防雷。 一个光学地线嵌入式是一种更高级的版本光纤进行交流。

高压架空电缆电路

一个单电路传输线有只有一个电路的导体。 对于一个三相系统,这意味着每个塔支持三个导体。

一个双电路传输线有两个电路。 对于三相系统,每个塔支持并隔离六个导体。 用于单相交流电源线路牵引电流有四个导体两个电路。 通常两个电路工作在相同的电压。

在直流系统通常进行每两个导体线,但很少只进行一个系统的极点一组塔。

在 一些国家如德国大多数电力线路电压100 kV以上实现翻倍,四倍甚至在极少数情况下hextuple输电线的权利方式是罕见的。 有时所有导体与塔的安装安装;经常有些电路安装。 双回路输电线路的缺点在于维护工作可以更加困难,在近距离工作的高电压或停电2电路是必需的。 在失败的情况下,系统都可以受到影响。

双电路传输线是较大的Kita-Iwaki电力电缆线。橡套电缆厂家

高压电缆型号




以上是由京仪股份有限公司为大家整理的有关“高压架空电缆”的内容。属于高压架空电缆相关信息。
